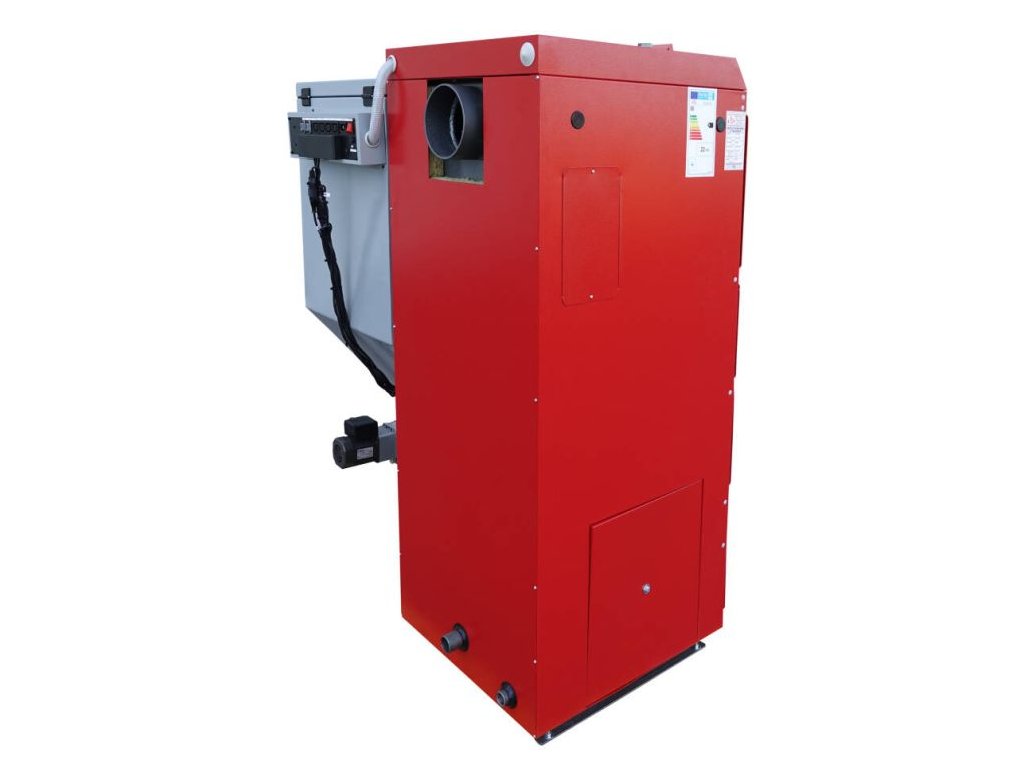

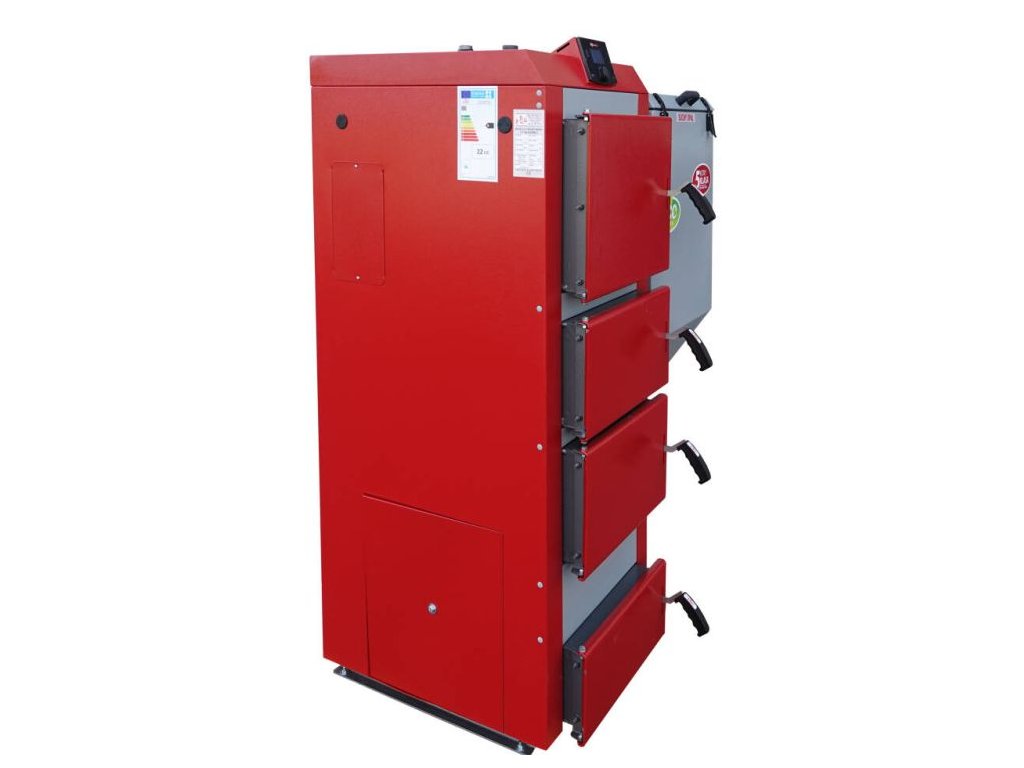

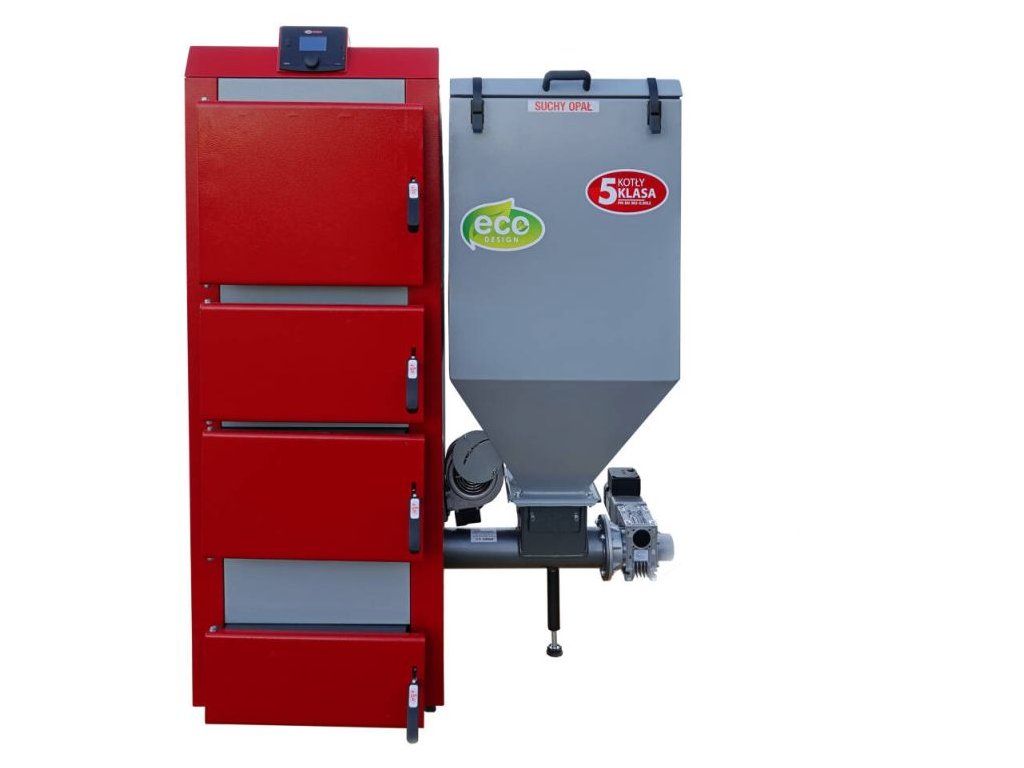

Kotel s podavačem na eko-uhlí KLASTER 5 - 5 Třída - EcoDesign - 23 kW

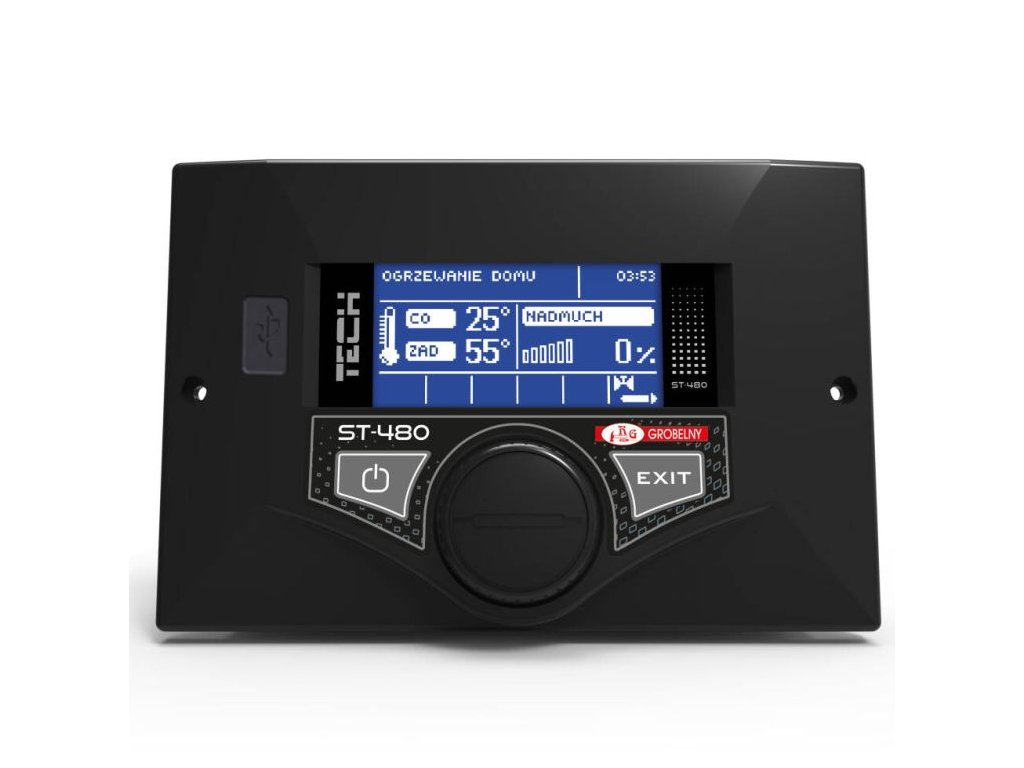

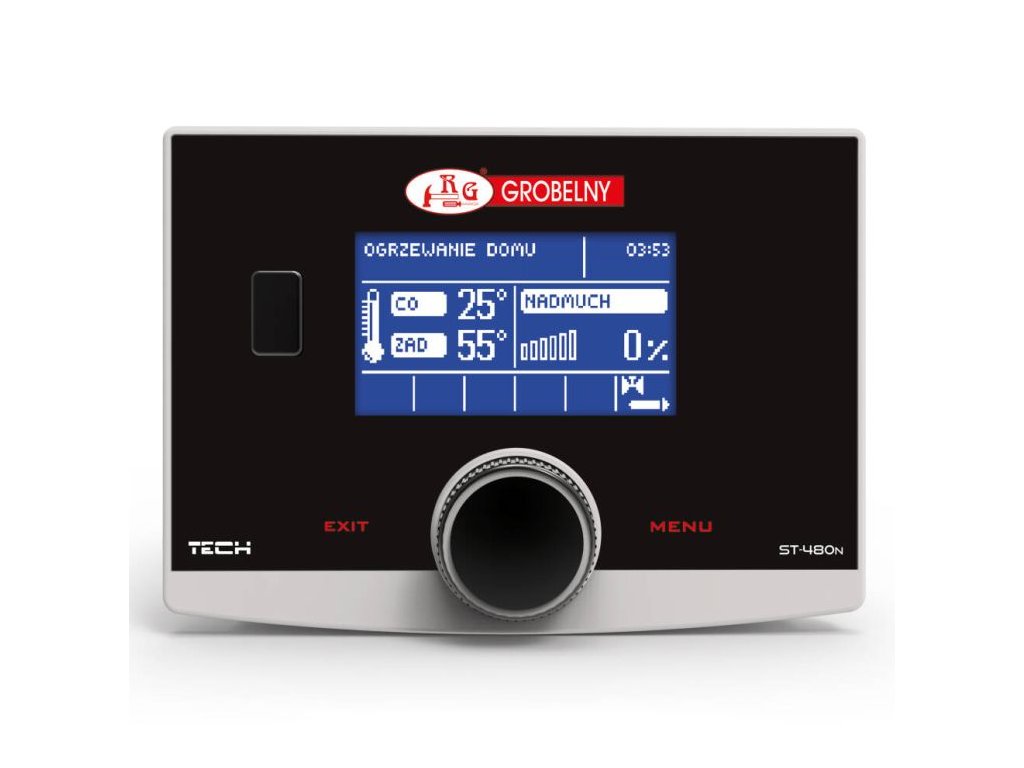

MOŽNOSTI OVLADAČE ST-480N

ovládání ventilátoru a šnekového nebo pístového podavače
ovládání čerpadla ÚT
ovládání čerpadla teplé užitkové vody
ovládání podlahového
čerpadla ovládání oběhového čerpadla
ovládání pohonu směšovacího ventilu
možnost připojení pokojového regulátoru s RS nebo klasickou komunikací možnost
připojení GSM
modulu EU-65 možnost připojení modulu EU-505 ETHERNET
možnost ovládání dvou ventilů pomocí přídavných modulů ST-61 v4 nebo ST-431n

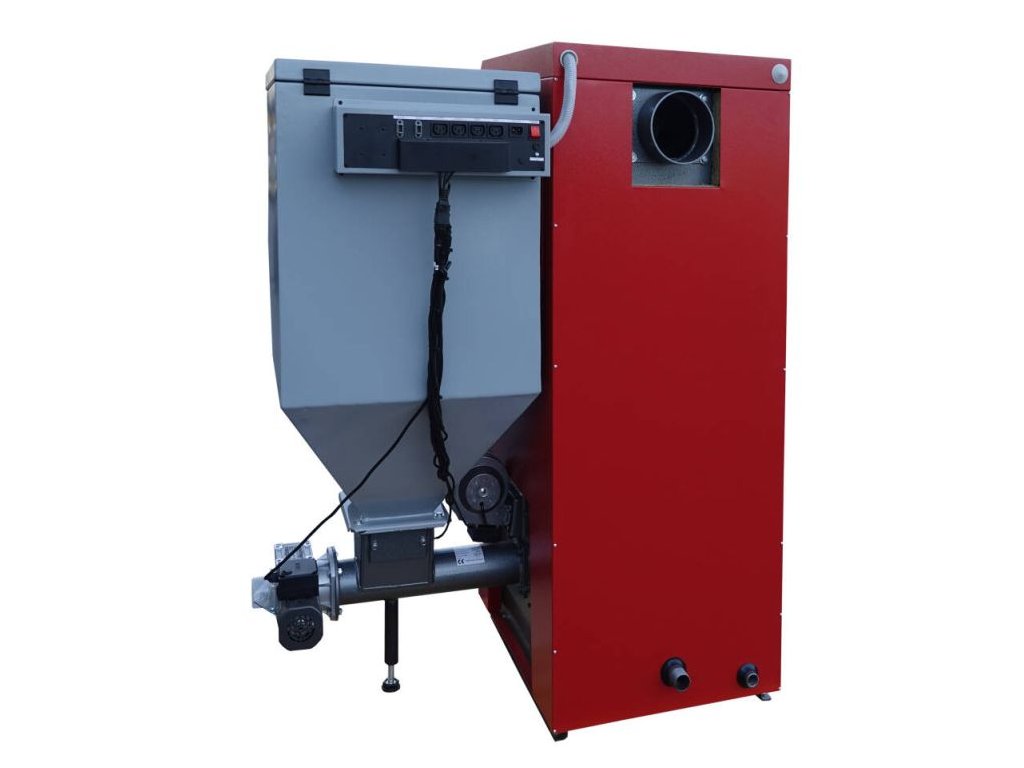

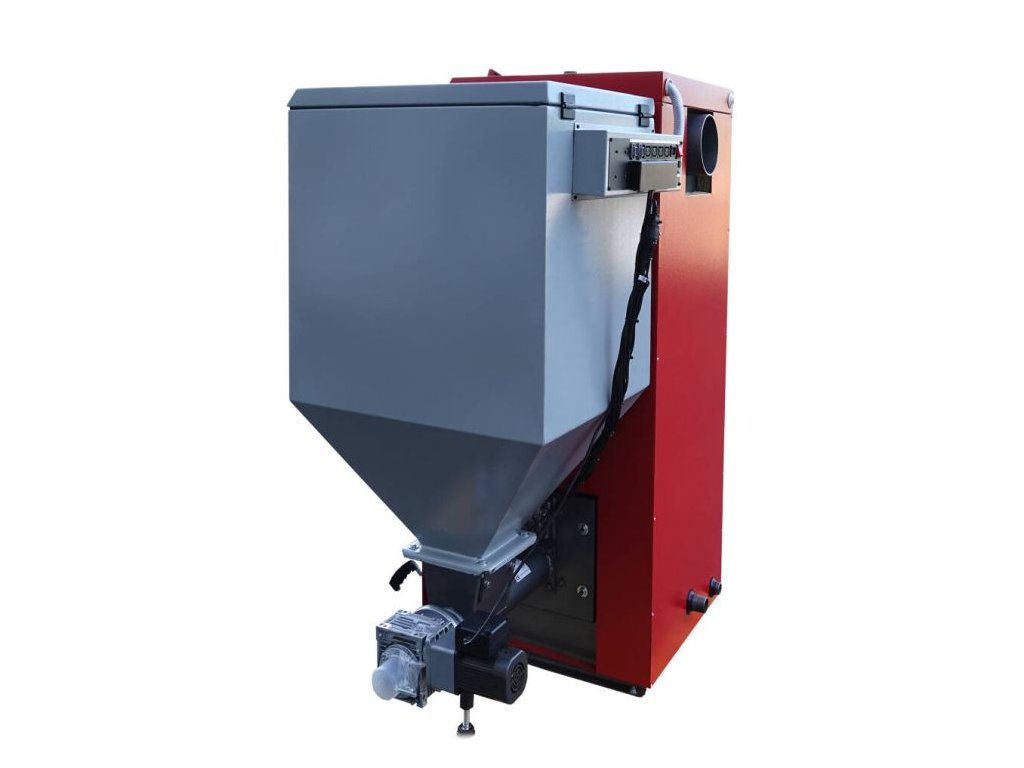

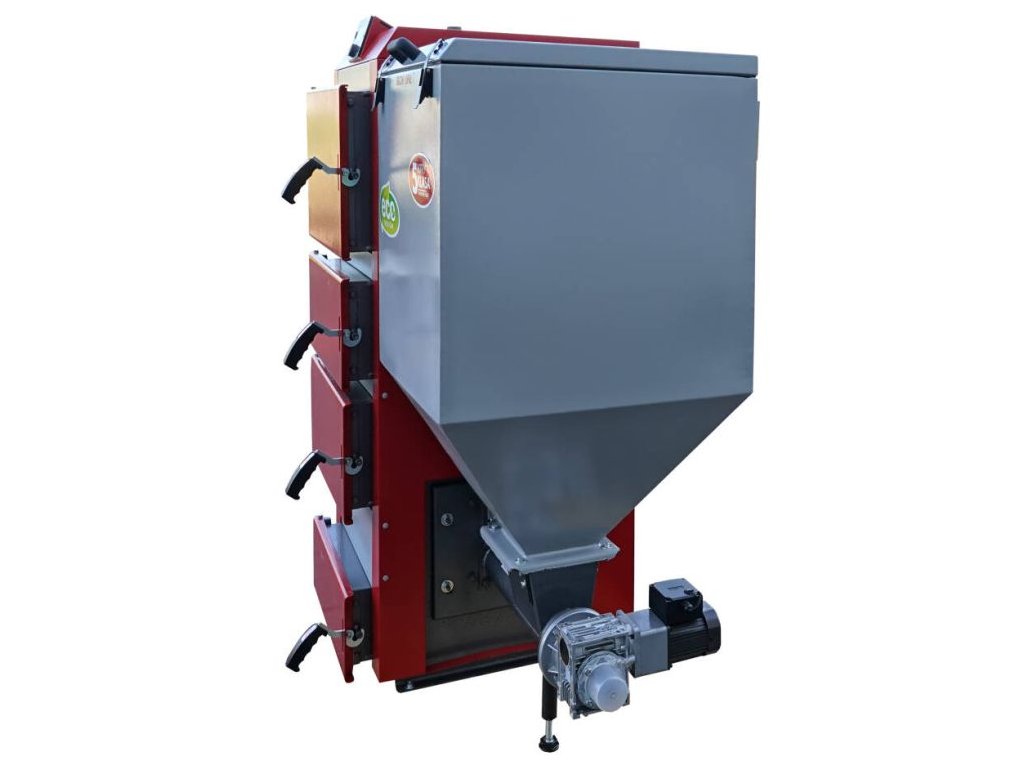

PŘIZPŮSOBENÍ STRANY ZÁSOBNÍKU

Inovativní řešení topeniště kotle Klaster 5 umožňuje zákazníkovi upravit stranu, na kterou bude podavač s násypkou namontován. Těleso kotle má montážní zátku šnekového podavače, kterou můžete sami znovu namontovat. Speciálně navržené rozměry prvků korby, podavače a násypky navíc zaručují snadné provedení této operace.

POPIS KONSTRUKCE KOTLE

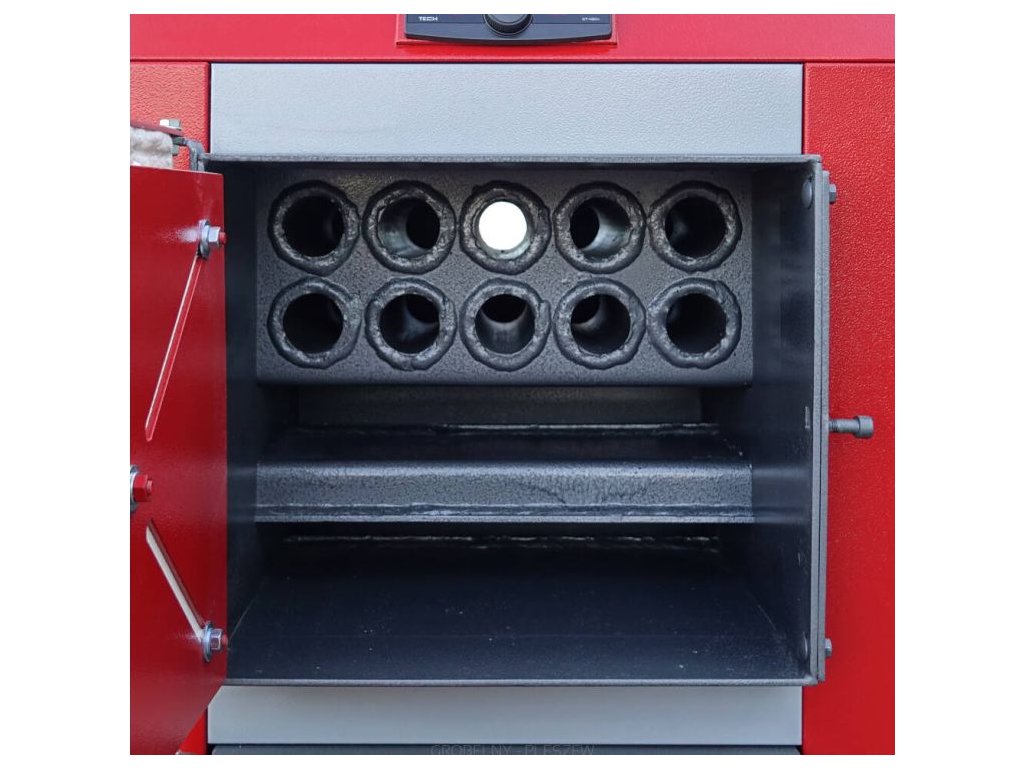

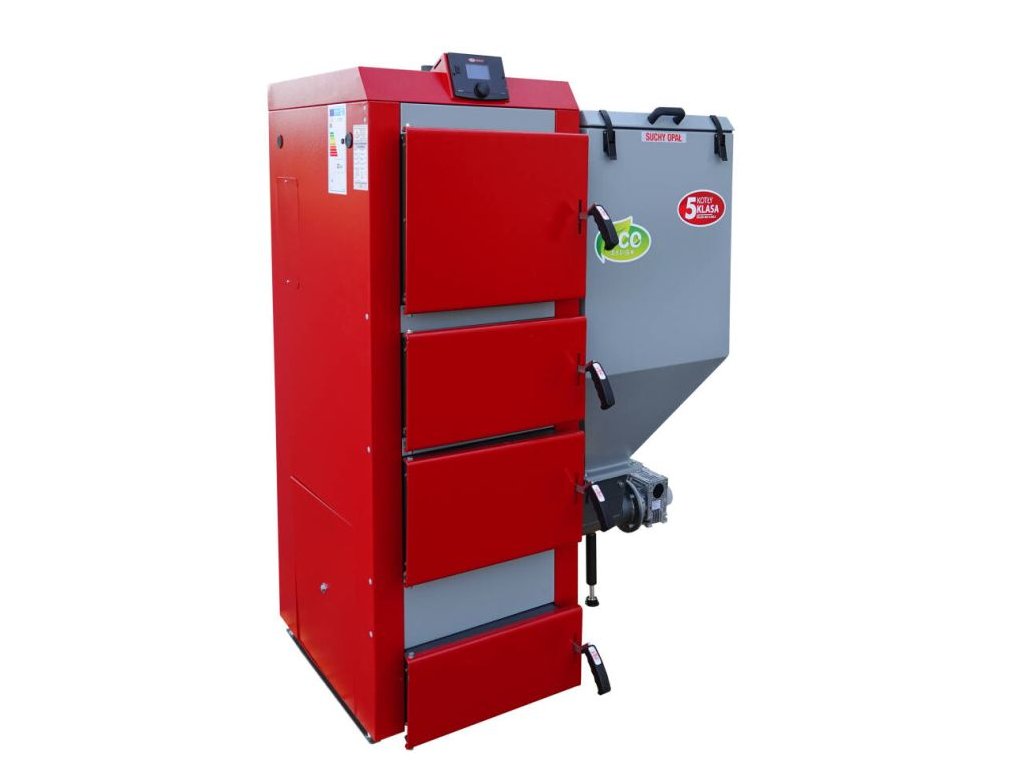

Kotel Klaster 5 o výkonu 23 kW je svařovaná ocelová konstrukce. Je vyroben z 5mm ocelového plechu P265GH. (vnitřní) a 4mm S235 (vnější) Všechny boční stěny spalovací komory jsou chlazeny vodou, spaliny nejprve procházejí vodní deskou, poté vermikulitovou deskou tvořící horizontální průtokový kanál. Horní stěna komory pece je ocelový konvekční panel. Svislým bočním kanálem jsou spaliny směrovány do vodorovného konvekčního kanálu a dále do systému vodorovných řad kouřových trubic umístěných v horní části kotle. Z kouřových trubic proudí spaliny do usazovací komory prachu, odkud jsou odváděny do výfukového systému.

Základní prvky kotle jsou:

- vodní těleso - vyrobeno z elektricky svařovaných ocelových plechů. Spoje sousedních stěn jsou vyztuženy distančními podložkami. Vnitřní plechy karoserie omývané spalinami mají tloušťku 5 mm, vnější plechy karoserie pak 4 mm.

- spalovací komora - ve tvaru kvádru, ve kterém je zabudován retortový hořák. Horní a boční stěny spalovací komory jsou chlazeny vodou, přičemž spodní plocha popelníku je izolována tepelně izolační deskou a následně od svislého kanálu a vodorovného konvekčního potrubí umístěného v horní části kotle. Dále spaliny proudí do komory pro usazování prachu, odkud jsou odváděny do výfukového systému.

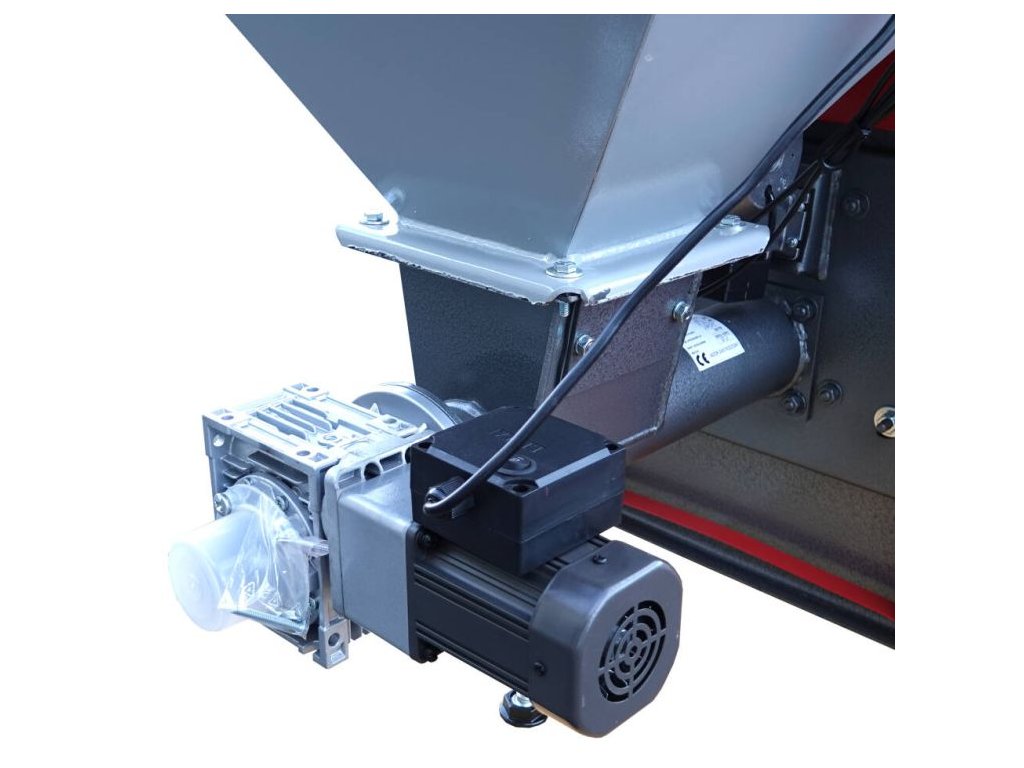

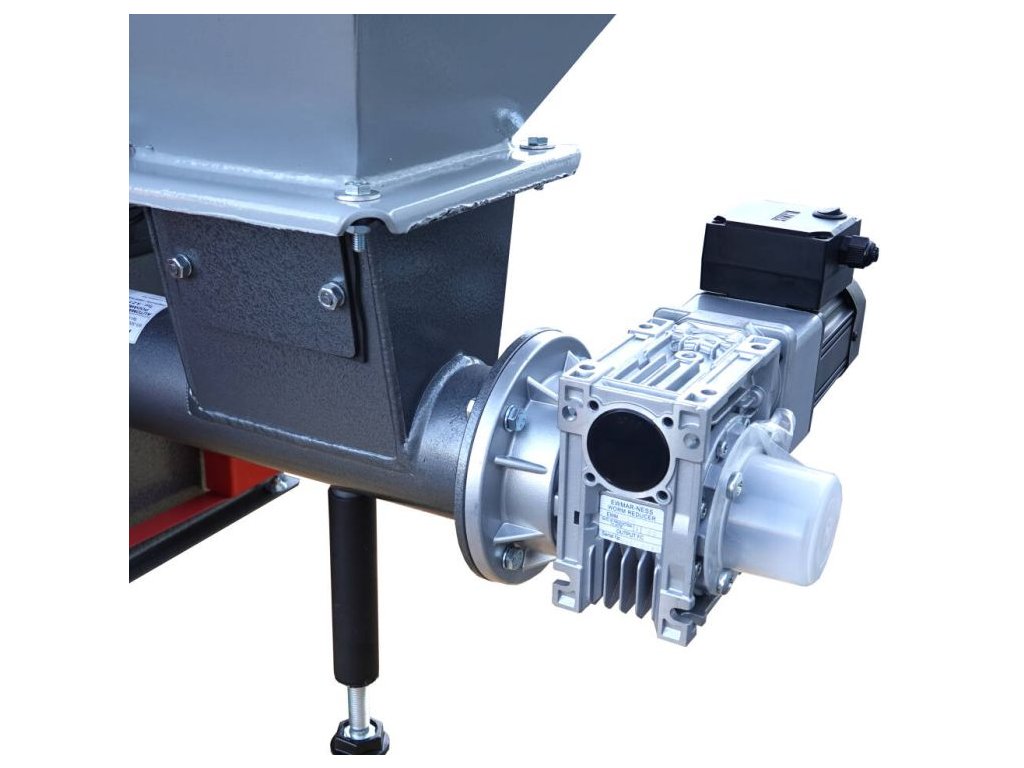

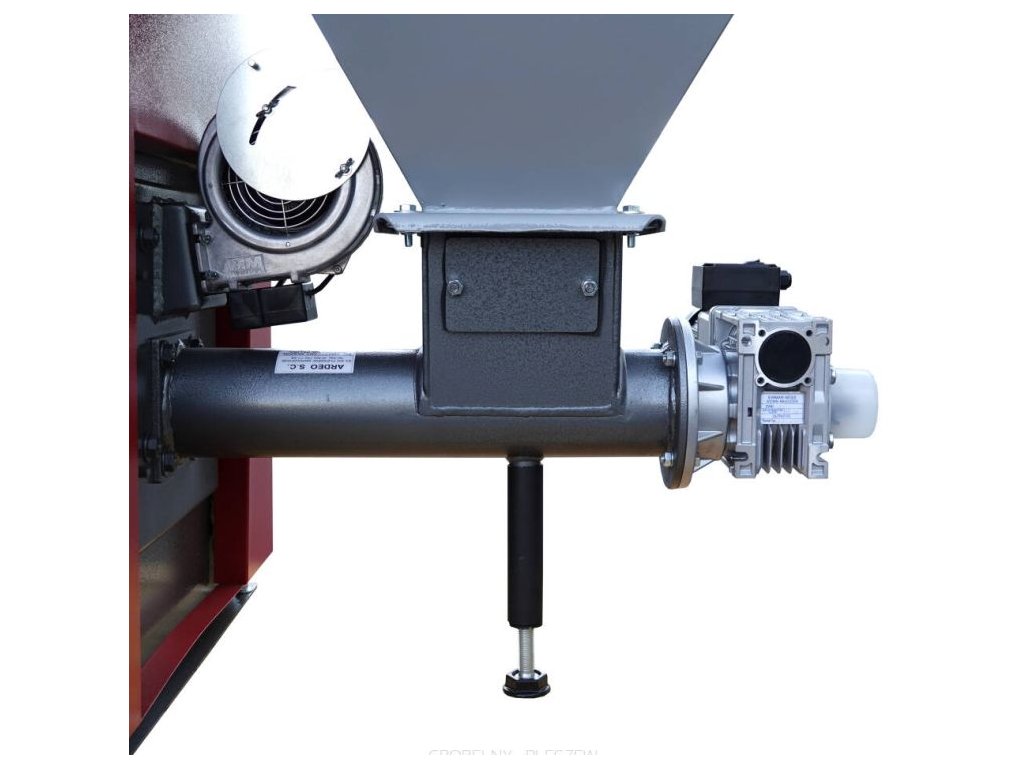

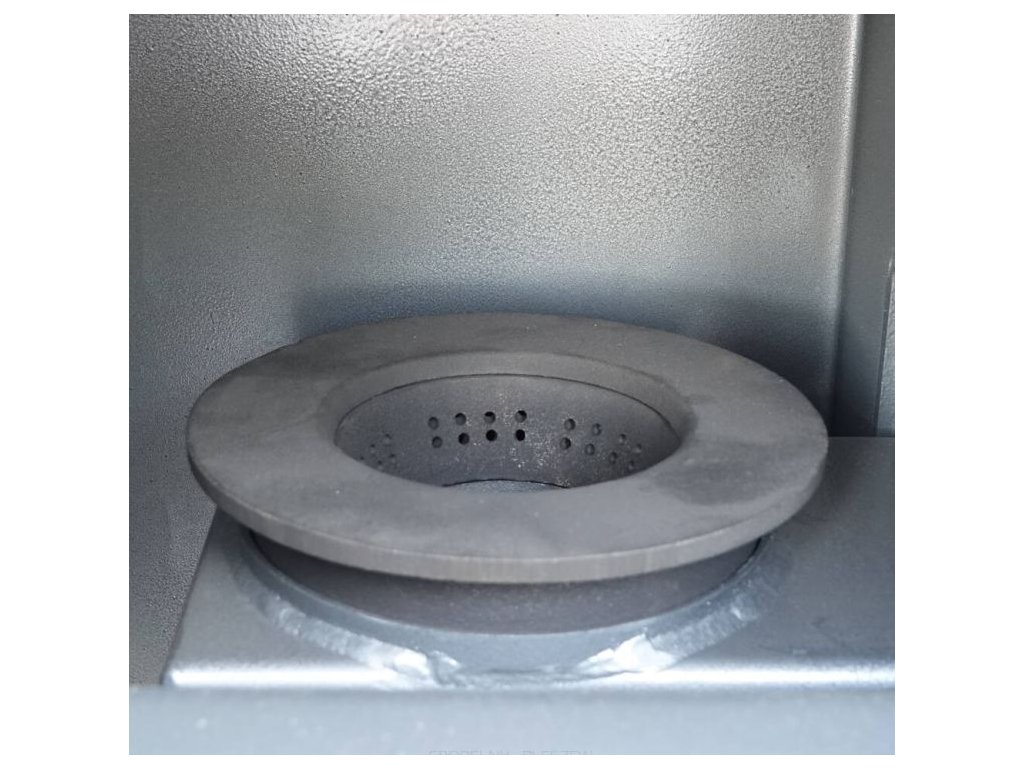

- retortový hořák na uhlí - namontovaný ve spodní části spalovací komory, na boku kotle. Skládá se ze šnekového podavače - poháněného motoreduktorem - sbírá palivo z bunkru a dodává ho do topeniště (retorty), kde probíhá spalovací proces. Nad hořákem je zavěšen profilovaný keramický deflektor. Konstrukce hořákové sestavy umožňuje její rychlou montáž a demontáž. Odpad ze spalování se shromažďuje v popelníku umístěném pod hořákem.

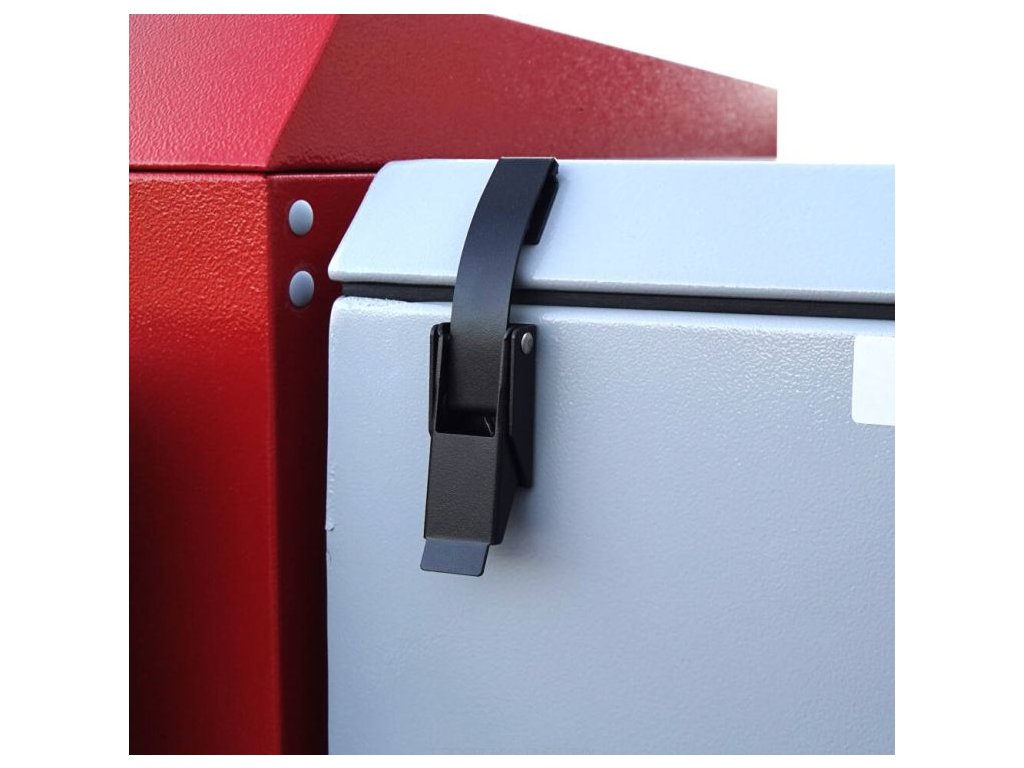

- palivová nádrž - ocelová nádrž s těsně uzavřeným víkem, namontovaná na hořáku v prostoru podavače.

- mikroprocesorový regulátor - namontovaný v horní přední části pláště kotle. Regulátor umožňuje programovat provozní teplotu kotle a kdykoliv programovat změny jeho provozní teploty a přizpůsobovat výkon kotle aktuální potřebě. Regulátor je navíc vybaven čidlem pro řízení provozu a nouzového odstavení kotle (STB), po překročení teploty vody 95°C.

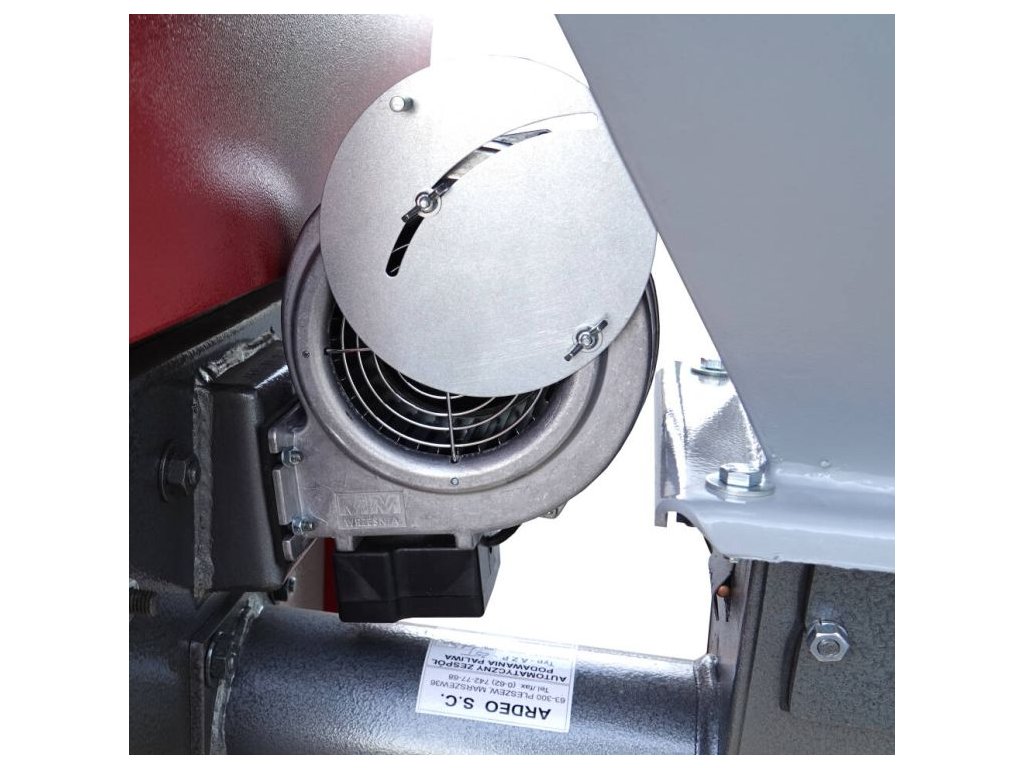

- ofukovací ventilátor - navržený pro přívod správného množství vzduchu do retortové pece. Množství přiváděného vzduchu je variabilní, regulované mikroprocesorovým regulátorem v závislosti na aktuální provozní teplotě kotle.

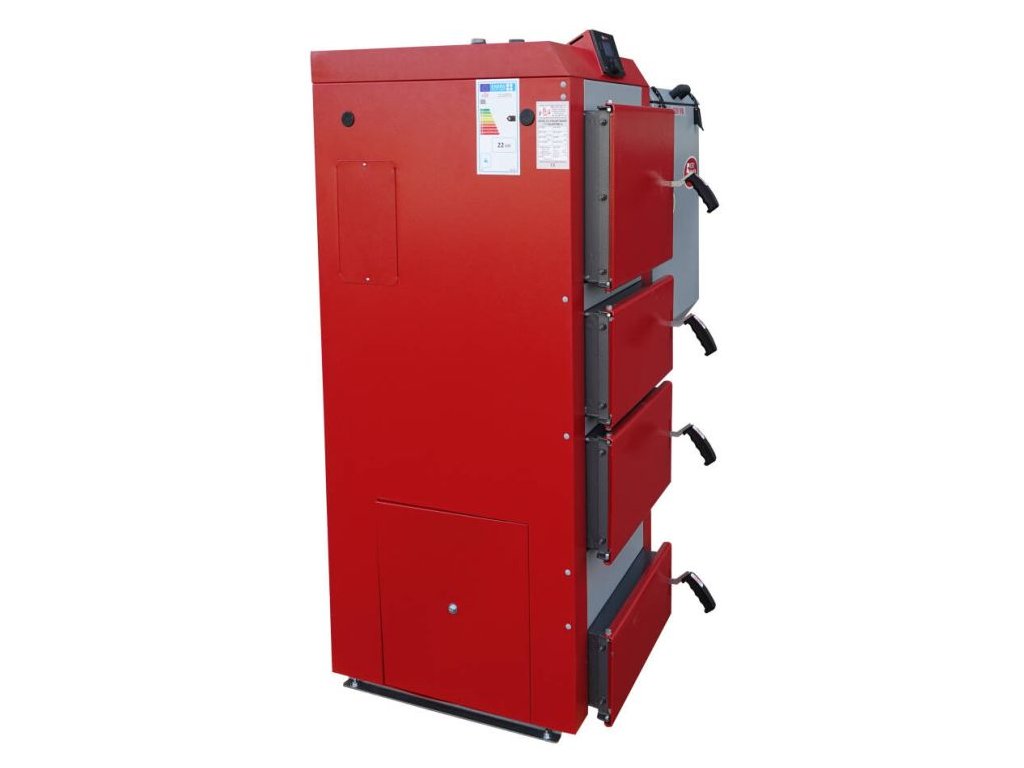

- tepelná izolace kotle - je vyrobena z minerální vlny umístěné v kazetách z ocelových plechů s práškovým nástřikem (verze premium), přičemž u standardního provedení není na boční stěny tepelné izolace nanášena prášková barva.

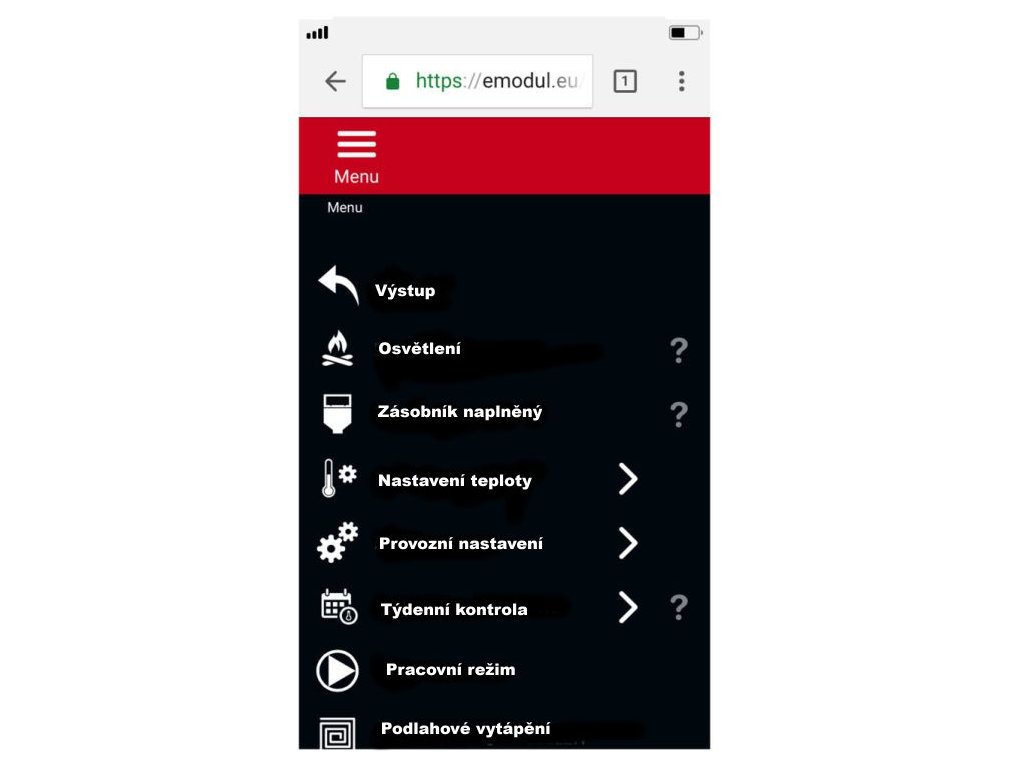

OVLÁDÁNÍ KOTLE PŘES INTERNET

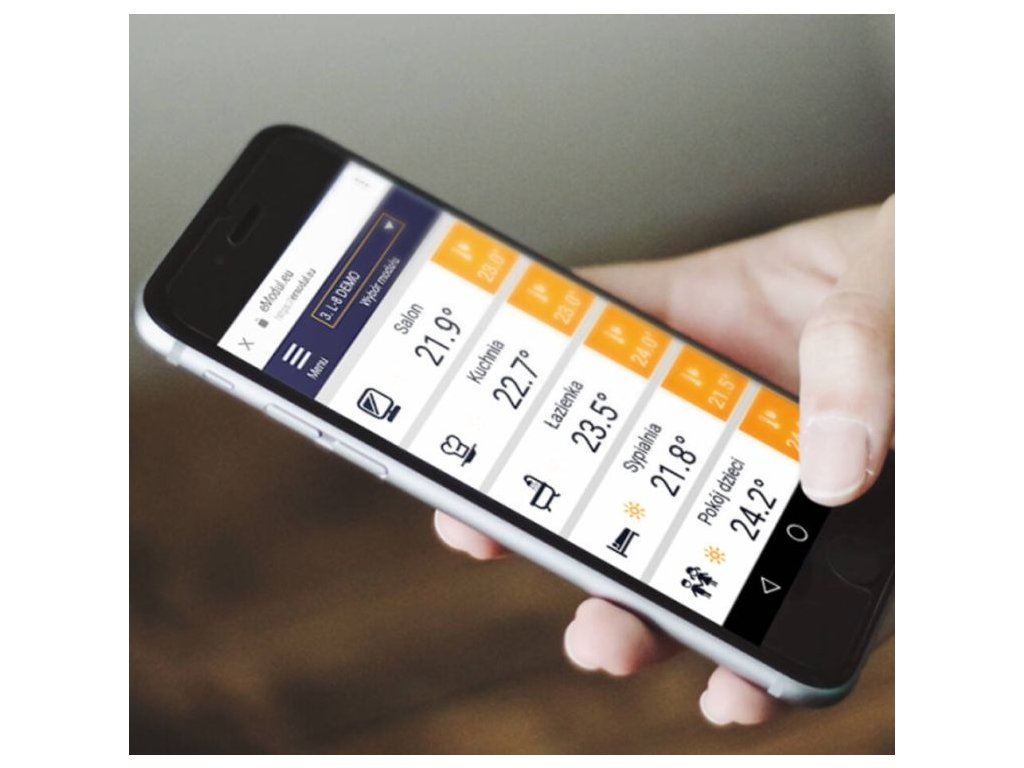

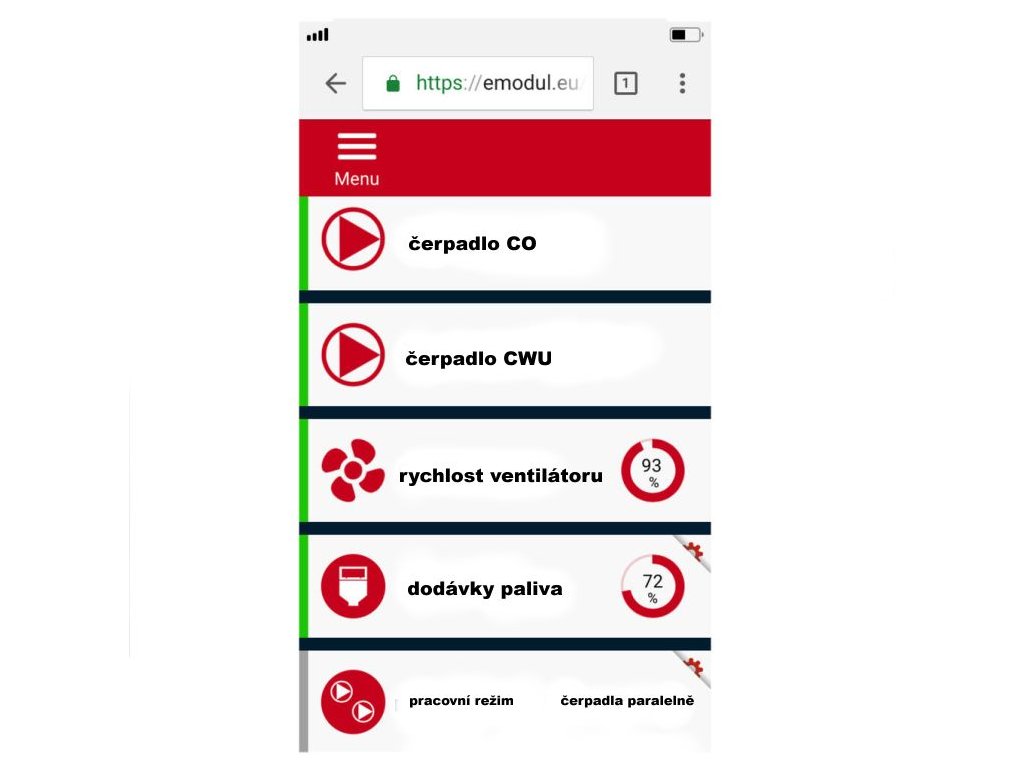

Když jsme mimo domov, můžeme systém vytápění spravovat pomocí aplikace nainstalované ve vašem chytrém telefonu nebo tabletu. Díky němu je možné odkudkoli na světě kdykoli během dne kontrolovat, co se děje doma. Po instalaci aplikace eModul můžete své mobilní zařízení plně integrovat se systémem chytré domácnosti. To dává uživateli plnou kontrolu nad všemi zařízeními připojenými k systému. Jedná se o velmi pohodlné řešení, zvláště vezmeme-li v úvahu, že svůj telefon nosí téměř každý neustále u sebe. Díky připojení k internetu můžete ovládat vytápění odkudkoli na světě, bez ohledu na to, zda jsme stovky kilometrů od domova na dovolené nebo odpočíváme na zahradě na pozemku.

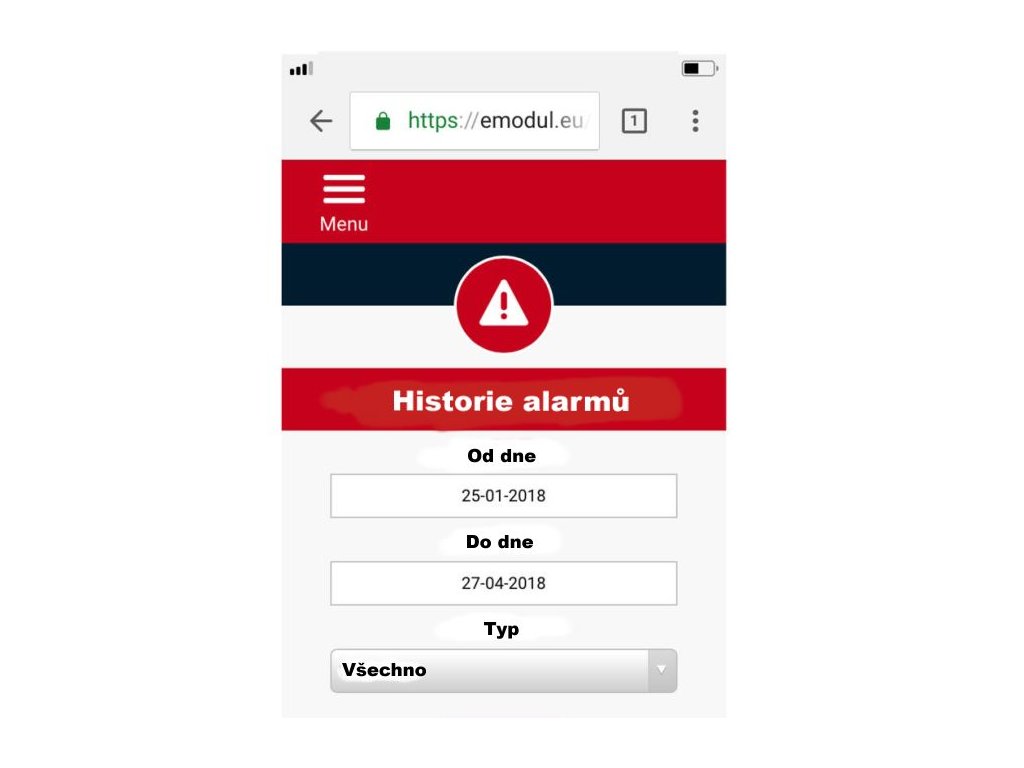

Díky moderní technologii můžeme komunikovat s naším domovem odkudkoli na světě. Ne. Dům nás bude sám kontaktovat, pokud to budeme potřebovat. Díky aplikaci můžeme dostávat upozornění o poruchách a událostech registrovaných systémem přímo na naše mobilní zařízení a díky specifickým možnostem se můžeme rozhodnout, jaká má být v určitou dobu teplota.

Je možné ovládat všechna čidla a nastavení, prohlížet nastavení a mít plnou kontrolu nad regulátorem a kotlem. Máme k dispozici náhled zón topných ploch i časových pásem provozu regulátoru.

klastr 5 - 23 kW - ROZMĚRY

SROVNÁVACÍ TABULKA TECHNICKÝCH PARAMETRŮ KOTLŮ KLASTER

ROZMĚRY KOTLE DLE VÝŠE UVEDENÉHO NÁKRESU

• A: 855 mm
• B: 1065 mm
• C: 660 mm
• D: 1245 mm
• E: 1510 mm
• F: 665 mm
• Hloubka: 545 mm
• V: 160 mm
• Já: 1510 mm

• PROJEKTY A ŘEZY KOTLE



• PROGRAM FINANCOVÁNÍ A DOTACE NA VÝMĚNU KOTLŮ

  Dotační kotle. Kotle 5. TŘÍDY a EKODESIGN nabízené naší společností jsou moderní topná zařízení, na která se vztahují dotace a dotace související s výměnou topných zařízení za moderní a ekologické zdroje tepla.

  Hlavním cílem Programu nízkoemisního snižování emisí je systematické snižování emisí škodlivých látek do ovzduší komplexní likvidací stávajících neefektivních zdrojů tepla. Předpokládaného cíle je dosaženo zavedením systému dotací pro příjemce, kteří nahrazují staré neefektivní zdroje tepla ekologickými, energeticky úspornými topnými zařízeními a obnovitelnými zdroji energie - solárními systémy.

  Předpokládaného cíle je dosaženo zavedením:
  - ekologických, energeticky úsporných topných zařízení
  - obnovitelných zdrojů energie (biomasa, solární systémy a další)
  - možností realizace komplexních

  V nabídce firmy Grobelny jsou kotle splňující nejvyšší požadavky na topná zařízení, mezi které patří i prezentovaný kotel 5. TŘÍDY z řady GROPEL , zároveň splňující předpoklady směrnice EKODESIGN pro rok 2020.
