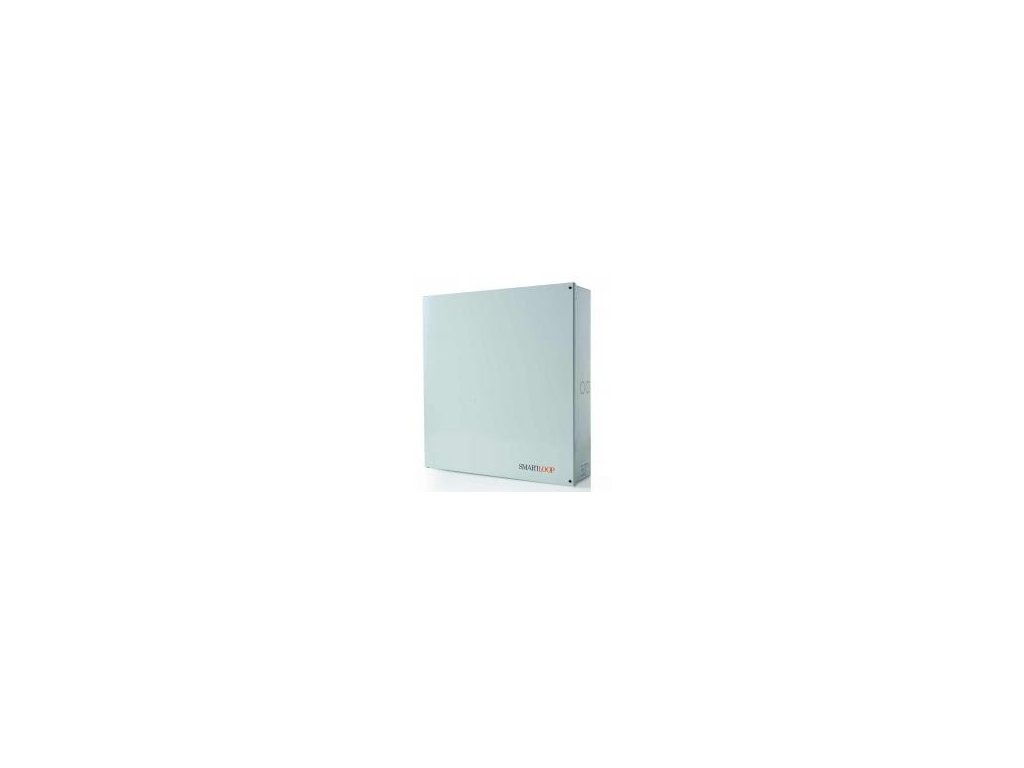

SmartLoop2080/S

Série analogových adresovatelných ústředen SmartLoop je evolucí předchozích generací ústředen. Tato série má za cíl uspokojit především hlavní dva segmenty trhu: od středních aplikací s potřebou jedné linky až po velké systémy s potřebou osmi analogových linek. V maximální konfiguraci může SmartLoop systém obsahovat až 30 ústředen (uspořádané do token-ring sítě), když však uvážíme, že každá ústředna může být vybavena až 8 linkami a na každé lince bude 240 detektorů, je jasné, že se jedná o masivní a propracovaný systém. Smartloop sytém je prostě pevný, stabilní a zároveň flexibilní systém, který naplní i ty nejsložitější požadavky.

Série SmartLoop byla speciálně navržena tak, aby uspokojila i ty nejnáročnější požadavky, ale aby byla zároveň uživatelsky jednoduchá, s jednoduchou a bezproblémovou instalací. Vše proto, aby zvýšila efektivitu instalačních firem.

Tyto prvotřídný rysy jsou podpořeny využitím nejmodernější mikroprocesorové architektury, která je vybavena autodiagnostikou a řízena 32 bitovým procesorem. Tato působivá hardwarová výbava zabezpečuje maximální spolehlivost, vysokou rychlost, jednoduchou obsluhu, vysoké využití a flexibilitu.

Jedinečnost celého SmartLoop systému je dána především využitím nejmodernějších technologií: OpenLoop technologie; HorNet token-ring síťová technologie; Emergency54 technologie a Janus technologie (viz. sekce “Technologie”na začátku katalogu). SmartLoop ústředna má 5 hlídaných výstupů pro siganlizaci poplachů a poruch systému (hlídaní všech výstupů je nepřetržité). SmartLoop je schopna detekovat a diagnostikovat celé spektrum stavů systému a vizuálně je zobrazit: poplach, předpoplach, porucha, brzké varování, vypnutí, test,

monitorování atd. Všechny stavy systému jsou indikovány na hlavním a přídavném panelu ústředny pomocí LED a podsvětleného alfanumerického displeje. Navíc je systém vybaven dvojicí relé pro signalizaci poplachu a poruchy a také třemi programovatelnými výstupy.

Pokud chcete zvýšit počet vstupů a výstupů můžete přidat 6-ti svorkovou SmartLoopINOUT kartu. Každá svorka na SmartLoopINOUT kartě může být nastavena jako hlídaný vstup, hlídaný výstup nebo jako smyčka pro konvenční

detektory. Tato jedinečná vlastnost je výsledkem inovací společnosti INIM. Tyto “trojvolbové” svorky ruší neohebnost obyčejných vstupně/výstupních modulů a dovolují ústředně využití běžných konvenčních detektorů. SmartLoop obsahuje sběrnici RS485 BUS pro připojení vzdálených tabel. Jsou dostupné dva typy těchto tabel: SmartLetUSee/LCD s displejem; SmartLetUSee/LED se 48 stavovými LED. Tabla kopírují všechny stavy systému a dovolují uživatelům plnou správu a ovládání systému dle jejich přístupových práv. Přes tabla je možno též nahlížet do historie.

Sběrnice RS485 BUS může také obsluhovat ústředny pro stabilní hasící zařízení. Jsou dostupné analogové a konvenční:

SmartLight-EXT; SmartLine020-4EXT a SmartLine036-4 EXT. Tyto ústředny SHZ jsou v podstatě běžné konvenční nebo analogové ústředny ze SmartLine a SmartLight série a jsou osazeny kartou SmatrLetLoose/ONE pro obsluhu SHZ.

Všechny ústředny ze série SmartLoop je možno osadit kartou SmartLoop/PSTN, která poskytuje hlasové funkce a obsahuje digitální komunikátor. Programování systému přímo z hlavního panelu je bezproblémové a rychlé díky přesným instrukcím a nápovědě, která je zobrazena na alfanumerickém displeji. Úsporu času přináší též autoadresace a autonačtení všech periferií na lince. Systém může být též programován pomocí uživatelsky přívětivé počítačové utility SmartLeague (běžící pod Windows), která je dodávána zdarma s ústřednou.

Programování probíhá lokálně pomocí opticky odděleného rozhraní RS232, USB a Ethernet (pokud je v ústředně SmartLAN karta). Tato metoda umožňuje instalátorovi mít nepřetržitý přehled o všech instalacích.

Utilita SmartLeague je vybavena “drag and drop” operacemi, díky kterým je konfigurace a sestavení celého virtuálního systému hračkou. Použité komponenty, snížená komplikovanost, optimalizované vzdálené programování a diagnostika šetří

drahocenný čas instalačních firem na minimum. Ústředna SmartLoop mluví jasně pro maximální flexibilitu, stabilitu a jednoduchost, kterou oceníte od středních komerčních aplikací až po ty největší aplikace, jako jsou nemocnice, letiště, nákupní centra a jiné.

• Analogová-adresovatelná ústředna EPS

• 2 linky rozšířitelné na 8 pro modely 2080; 1 linka na nerozšířitelných 1010 modelech

• Všechny modely SmartLoop série vyhovují normě EN54

• Multiprocesorová hardwarová struktura

• 32 bitů hlavní procesor CPU

• OpenLoop technologie

• HorNet token-ring síťová architektura

• Podporuje Emergency54 tísňovou konfiguraci (zálohovované procesory)

• Obsluha až 30 ústředen v zapojení token-ring sítě, pomocí SmartLoop/NET karty (volitelné příslušenství)

• Vzdálená správa pomocí SmartLAN karty (volitelné příslušenství)

• 2 nebo 4 drátové zapojení linky

• Až 240 zařízení na lince

• Podpora 8 vzdálených tabel SmartLetUSee/LCD připojených na sběrnici RS485 BUS (maximální vzdálenost mezi tably 1000m)

• Obsluha 1 SmartLine/EXT ústředny pro obsluhu hasícího zařízení na sběrnici RS485 BUS

• 3 programovatelné NAC výstupy

• 1 NAC výstup poplach

• 1 NAC výstup porucha

• 1 bezpotenciálový kontakt poplach

• 1 bezpotenciálový kontakt porucha

• RS485 BUS pro připojení vzdálených tabel (SmartLetUSee/LCD a SmartLetUSee/LED)

• Obsluha SmartLine020-4EXT a SmartLine036-4EXT ústředen s obsluhou hasícího zařízení připojených na RS485 BUS
